分子式：C₂₄H₃₈O₄

分子量：390.56

MDL號：MFCD00009493

EINECS號：204-211-0

RTECS號：TI0350000

物理性質：

1、性狀：無色或淡黃色粘稠液體，微有氣味。

2、相對密度(g/mL,20/4℃)：0.986

3、相對蒸汽密度(g/mL,空氣=1)：>16

4、熔點(℃)：-55

5、沸點(℃,常壓)：384

6、沸點(℃,0.6666KPa)：230

7、折射率(20℃)：1.4859

8、閃點(℃,開口)：109

9、自燃點或引燃溫度(℃)：241

10、蒸氣壓(kPa,200℃)：0.16

11、蒸氣壓(kPa, 20℃)：<0.0013

12、爆炸下限(%,V/V)：0.3

13、黏度(mPa·s,20℃)：81

14、電導率(S/m,25℃)：7.4×10^-13

15、溶解性：不溶于水，能與一般有機溶劑混溶。對乙酰醋酸纖維素、硝酸纖維素、聚甲基丙烯酸甲酯、合成橡膠、達瑪樹脂、香豆酮樹脂、苯乙烯-氯乙烯-乙酸乙烯酯共聚物和氯乙烯等都有很強的溶解能力。聚乙酸乙烯酯和蟲膠則難溶解。

16、液相標準熱熔(J·mol^-1·K^-1) ：704.7

化學性質：

1、常溫常壓穩(wěn)定，避免與強氧化劑、酸類接觸。溶于大多數有機溶劑，不溶于水，耐水、耐光、耐寒性能好。與聚氯乙烯、乙酸纖維素、聚苯乙烯等的相容性好，但與乙酸纖維素及聚乙酸乙烯酯的相容性較差�？扇�.�；瘜W性質非常穩(wěn)定，不易水解。

2.本品毒性低，動物口服ＬＤ５０＞３００００ｍｇ／ｋｇ。法、英、日、德等國允許本品用于接觸食品(脂肪性食品除外)的塑料制品，美國允許本品用于食品包用玻璃紙、涂料、黏合劑、橡膠制品。２０
世紀８０年代曾發(fā)生過關于ＤＯＰ能否致癌的爭論，目前雖無明確證據可證明，但各國都在尋找ＤＯＰ的代用品。

3. 存在于主流煙氣中。

4. 對眼睛和黏膜有刺激性。
　

儲存方法：

儲存于陰涼、通風的庫房。遠離火種、熱源。防止陽光直射。保持容器密封。應與氧化劑、酸類分開存放，切忌混儲。配備相應品種和數量的消防器材。儲區(qū)應備有泄漏應急處理設備和合適的收容材料。

采用鐵桶包裝，規(guī)格２００ｋｇ／桶。貯存應注意陰涼通風，防止漏水入桶，運輸按一般危險品規(guī)定辦理。貯存溫度2~8℃

制備路徑：

1、生產主要采用間歇法。以苯酐和2-乙基己醇(質量比為1∶2)為原料，以硫酸為催化劑，用量為總物料的0.25%～0.3%，于150℃左右，真空度0.093MPa下進行酯化反應。酯化時間大約3h。為了防止醇的氧化，酯化時同時加入總物料量0.1%～0.3%的活性炭，起吸附氧氣和脫色作用。粗酯經5%左右的純堿溶液中和，再用80～85℃的熱水洗滌。分離后的粗酯在130～140℃，真空度不低于0.093MPa的條件下進行蒸餾脫醇，直到粗酯閃點達到190℃以上。成品如需進一步精制，可將脫醇后的粗酯進行水蒸氣蒸餾，再經壓濾，即得成品。

2、國外主要采用連續(xù)法生產。苯酐和2-乙基己醇(質量比1∶1.6)在硫酸(用量為總投料量的0.5%)催化下，在反應釜中于≤120℃條件下進行單酯化反應，生成透明均一的液體。然后單酯液連續(xù)進入酯化塔，在130～150℃、真空度大于0.093MPa的條件下連續(xù)進行酯化。粗酯用其1/5體積的50℃水進行洗滌，用2%～3%的純堿溶液于60～70℃條件下連續(xù)中和。中和后的粗酯液以1∶1體積的70～80℃的水洗滌。再加入0.1%的活性炭，在真空度為0.097MPa，溫度為150℃的條件下，進行連續(xù)脫醇。脫醇后的粗酯在100～120℃下壓濾，即得成品。

精制方法：常含有游離的酸、醇和苯二甲酸-2-乙基己酯等雜質。精制時用稀的氫氧化鈉溶液洗滌，無水碳酸鉀或硫酸鈉干燥后減壓下蒸餾。

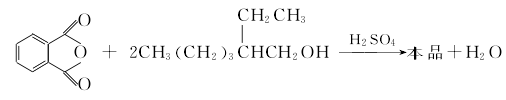

3、間歇法　常壓下進行酯化反應，反應產物經中和、水洗、減壓蒸餾，回收醇后脫色、壓濾，即得成品。其工藝條件如下：原料配比為苯酐∶辛醇＝1∶2(質量)，催化劑量為總物料量的0.25%～0.3%(質量)，酯化時加入的活性炭為總物料量的0.1%～0.3%(質量)；酯化溫度150℃，酯化時間約為3h。粗酯洗滌的熱水溫度為80～85℃；蒸餾回收辛醇的溫度130～140℃，塔內殘壓不高于93.31kPa；粗酯閃點要達190℃以上。生產優(yōu)級品，需將脫醇后的粗酯進行蒸餾，而后壓濾。酯化反應式如

主要用途：

1、用作聚氯乙烯樹脂的增塑劑、縮合劑、減磨劑及氣相色譜固定液。

2、本品是塑料加工中使用最廣泛的增塑劑，除了醋酸纖維素、聚醋酸乙烯外，與絕大多數工業(yè)上使用的合成樹脂和橡膠均有良好的相容性。本品具有良好的綜合性能，混合性能好、增塑效率高、揮發(fā)性較低、耐水抽出、電氣性能高、耐熱及耐氣候性良好。本品作為一種主增塑劑廣泛應用于聚氯乙烯各種軟質制品的加工�？捎糜谙趸�纖維素漆，使漆膜具有彈性和較高的抗張強度。還可用于與食物接觸的包裝材料，但由于易被脂肪抽出，故不宜用于脂肪性食物的包裝材料。本品還可用作合成橡膠的軟化劑，能夠改善制品的回彈性，降低壓縮永久變形，而且對膠料的硫化無影響。

3.用作環(huán)氧樹脂、丁腈膠黏劑、PVC塑溶膠、密封劑的增塑劑。是目前應用最廣的通用型增塑劑，具有良好的綜合性能，增塑效率高，揮發(fā)性低，低溫柔軟性較好，耐水抽出及遷移性小，耐紫外線、耐熱性及耐候性好，廣泛應用于聚氯乙烯、氯乙烯共聚物、纖維素樹脂的加工，制造軟質薄膜、薄板、人造革、電線電纜、壁紙、模塑品、塑料鞋等，也用于制造食品包裝材料、醫(yī)用血袋等。也是聚氯乙烯通用增塑劑的工業(yè)標準品，用作與其他增塑劑相比較的標準。還用作環(huán)氧樹脂、丁腈膠黏劑及聚氯乙烯塑溶膠封劑的增塑劑。
